FerinoShopdrawing lam trần được xem là chìa khóa giải quyết mọi thách thức trong quá trình lắp đặt các hệ thống trần phức tạp. Khi thiết kế kiến trúc cần được chuyển đổi thành các chi tiết sản xuất và thi công chính xác, bản vẽ chi tiết hóa trở thành tiêu chuẩn kỹ thuật không thể thiếu. Hãy cùng Ferino tìm hiểu về bản vẽ shopdrawing lam trần là gì và quy trình triển khai chúng như thế nào ngay trong bài viết sau đây.
Shopdrawing lam trần là gì?
shopdrawing lam trần là gì?Shopdrawing lam trần là bản vẽ kỹ thuật chi tiết hóa được lập ra sau khi thiết kế kiến trúc đã được phê duyệt, đóng vai trò là cầu nối không thể thiếu giữa ý tưởng thiết kế và quá trình sản xuất/thi công thực tế. Khác biệt hoàn toàn với bản vẽ thiết kế sơ bộ hay bản vẽ xin phép xây dựng, Shopdrawing tập trung vào tính khả thi của kỹ thuật, quy cách cấu tạo cũng như lắp đặt của hệ thống lam trần.
Nói cách khác, Shopdrawing lam trần là hướng dẫn thi công chi tiết nhất mà đội ngũ sản xuất và lắp đặt sử dụng để đảm bảo hệ thống lam trần được thực hiện đúng theo tiêu chuẩn kỹ thuật, tối ưu hóa vật tư, đạt độ chính xác cao nhất về mặt thẩm mỹ. Đây là tài liệu pháp lý kỹ thuật giúp tránh sai sót và là yếu tố cốt lõi để kiểm soát chất lượng trước khi đưa vật liệu vào sản xuất hàng loạt.
Vai trò của shopdrawing trong lam trần gỗ nhựa
Trong ngành xây dựng và hoàn thiện nội thất, đặc biệt là với các hệ thống lam trần gỗ nhựa (chất liệu tổng hợp gỗ và nhựa) vốn đòi hỏi tính thẩm mỹ cao và sự chính xác tuyệt đối, bản vẽ Shopdrawing giữ vai trò quan trọng. Đây không chỉ là một tài liệu kỹ thuật mà còn là công cụ chiến lược, đảm bảo dự án được triển khai đúng tiến độ, tiết kiệm chi phí và đạt chất lượng tối ưu.
Hiện thực hóa ý tưởng thiết kế
Shopdrawing là bước chuyển giao quan trọng nhất để đưa ý tưởng sáng tạo của kiến trúc sư thành sản phẩm thực tế. Lam trần gỗ nhựa thường được sử dụng trong các thiết kế đòi hỏi sự đồng bộ về đường nét và bề mặt. Bản vẽ Shopdrawing sẽ chi tiết hóa:
- Tỷ lệ và kích thước: Đảm bảo nan lam có kích thước chính xác và khoảng cách lắp đặt tuân thủ thiết kế ban đầu.
- Liên kết và hoàn thiện: Mô tả cách các nan lam được liên kết với hệ thống treo, cách xử lý các điểm giao với đèn, điều hòa, hoặc các chi tiết kiến trúc khác, đảm bảo tính thẩm mỹ của sản phẩm gỗ nhựa không bị ảnh hưởng bởi kết cấu bên trong.

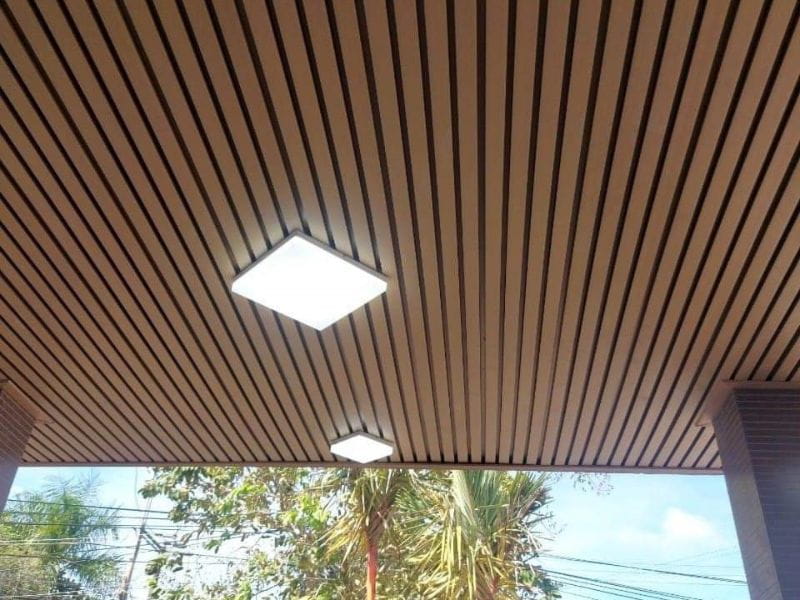

Ý tưởng thiết kế làm trần được thực hiện hóa
Phát hiện và xử lý xung đột kỹ thuật
Đây là vai trò mang tính kỹ thuật cốt lõi. Trong quá trình thiết kế, lam trần thường giao cắt với các hệ thống cơ điện như hệ thống ống gió, đèn chiếu sáng, và đầu báo cháy. Một bản Shopdrawing chuyên nghiệp sẽ giúp:
- Xác định xung đột: Trực quan hóa vị trí giao cắt của lam trần gỗ nhựa với các hệ thống cơ điện, giúp phát hiện sớm các lỗi kỹ thuật ngay từ giai đoạn tiền thi công.
- Đề xuất giải pháp: Kỹ sư sẽ đưa ra các giải pháp điều chỉnh chi tiết lắp đặt (ví dụ: tạo lỗ chờ, điều chỉnh độ cao khung xương) ngay trên bản vẽ, tránh phải sửa chữa tốn kém và mất thời gian khi đã bắt đầu lắp đặt tại công trường.
Tối ưu hóa vật tư
Shopdrawing tác động trực tiếp đến hiệu quả kinh tế của dự án. Lam trần gỗ nhựa là vật liệu có kích thước tiêu chuẩn, việc cắt gọt và lắp đặt không chính xác sẽ dẫn đến hao phí vật tư đáng kể:
- Tính toán chính xác: Shopdrawing cung cấp số liệu chiều dài, số lượng nan lam cần thiết và vị trí cắt chính xác để tối ưu hóa việc sử dụng vật liệu, giảm thiểu phần gỗ nhựa bị dư thừa.
- Quản lý vật liệu: nhờ có bản vẽ chi tiết, nhà thầu có thể đặt hàng đúng chủng loại và số lượng phụ kiện, khung xương treo, tránh tình trạng thừa hoặc thiếu, từ đó kiểm soát chặt chẽ ngân sách của hạng mục lam trần.

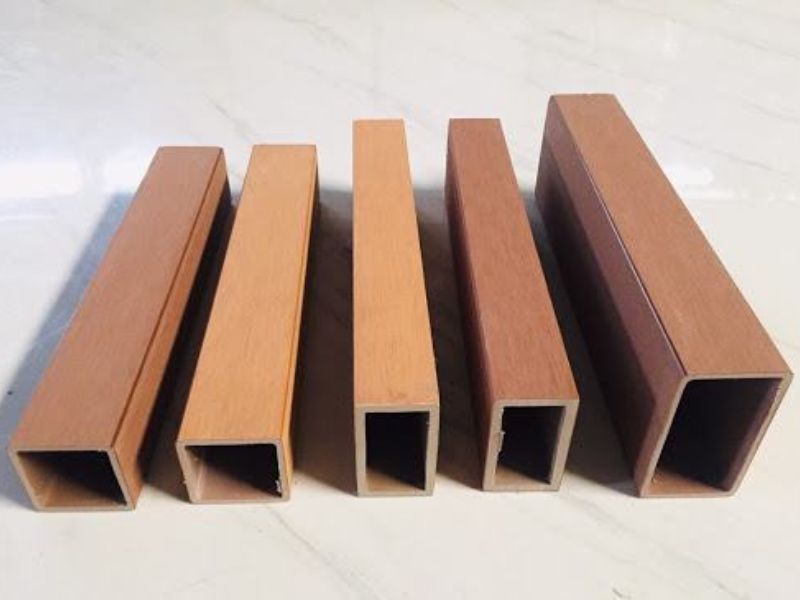

Tính toán để tối ưu hóa vật liệu tránh hao phí
Yêu cầu của kỹ sư khi thực hiện bản vẽ shopdrawing lam trần gỗ nhựa
Việc lập bản vẽ Shopdrawing lam trần gỗ nhựa không chỉ là thao tác trên phần mềm mà là quá trình tư duy kỹ thuật chuyên sâu, đòi hỏi kỹ sư phải có kinh nghiệm thực tế về cả kiến trúc và hệ thống cơ điện. Để đảm bảo tính khả thi và độ chính xác cao nhất cho hệ thống lam trần, người thực hiện cần đáp ứng các yêu cầu cốt lõi sau:
- Hiểu rõ đặc tính vật liệu: Kỹ sư phải nắm vững đặc điểm của gỗ nhựa, bao gồm khả năng co giãn nhiệt (một yếu tố quyết định độ bền), giới hạn chịu lực, phương pháp cắt và lắp đặt tiêu chuẩn của nhà sản xuất. Điều này là căn cứ để lựa chọn loại vít, ke kẹp và khoảng cách khe hở giãn nở phù hợp.
- Độ chính xác tuyệt đối về tọa độ: Mọi chi tiết trên bản vẽ phải được định vị bằng các trục tọa độ và cao độ rõ ràng. Đặc biệt là các điểm neo treo chính của hệ thống khung xương phải khớp tuyệt đối với kết cấu hiện hữu của công trình, đảm bảo tính chịu lực của toàn bộ hệ thống.
- Tư duy tích hợp hệ thống cơ điện: Bản vẽ phải thể hiện sự giao thoa giữa lam trần với hệ thống chiếu sáng, điều hòa, phòng cháy chữa cháy. Kỹ sư cần chủ động đề xuất giải pháp xử lý lỗ chờ và vị trí lắp đặt thiết bị một cách thẩm mỹ, đồng thời tuân thủ nghiêm ngặt tiêu chuẩn an toàn kỹ thuật.
- Minh họa chi tiết trực quan: Tuy Shopdrawing chủ yếu là bản vẽ hai chiều, việc cung cấp hình ảnh chi tiết ba chiều hoặc hình chiếu phối cảnh cho các nút giao phức tạp là cần thiết. Điều này giúp đội ngũ công nhân lắp đặt dễ dàng hình dung, tránh sai sót và đẩy nhanh tiến độ thi công.
Yêu cầu của kỹ sư khi tiến hành thực hiện bản vẽ
Các thành phần cốt lõi của một bộ hồ sơ Shopdrawing lam trần
Một bộ hồ sơ Shopdrawing lam trần hoàn chỉnh là tài liệu kỹ thuật mang tính pháp lý, dùng làm căn cứ thi công và nghiệm thu. Nó bao gồm nhiều thành phần chi tiết, trong đó, các bản vẽ dưới đây là quan trọng nhất.
Mặt bằng bố trí xương trần
Đây là bản vẽ thể hiện chi tiết kết cấu đỡ (khung xương) của hệ thống lam trần, thường được thể hiện ở cao độ trần thô. Bản vẽ này cung cấp thông tin:
- Vị trí neo treo: Tọa độ chính xác của các điểm gắn ty ren hoặc đinh nở vào trần bê tông/kết cấu thép.
- Hệ thống khung đỡ: Quy cách, kích thước và khoảng cách giữa các thanh đỡ, đảm bảo tải trọng và độ ổn định của lam trần gỗ nhựa theo tiêu chuẩn kỹ thuật.
Mặt bằng hoàn thiện trần
Bản vẽ mặt bằng hoàn thiện trần thể hiện cái nhìn từ dưới lên của hệ thống lam trần sau khi hoàn tất. Bản vẽ này tập trung vào mặt thẩm mỹ và phối hợp với các hạng mục khác:
- Bố trí lam: Sơ đồ sắp xếp các nan lam, vị trí bắt đầu và kết thúc của lam trần tại các mép tường hoặc cột, đảm bảo tính đối xứng.
- Tích hợp thiết bị: Vị trí chính xác của các thiết bị cơ điện (đèn chiếu sáng âm trần, cửa gió điều hòa, loa) so với các nan lam, đảm bảo tính hài hòa với tổng thể thiết kế.

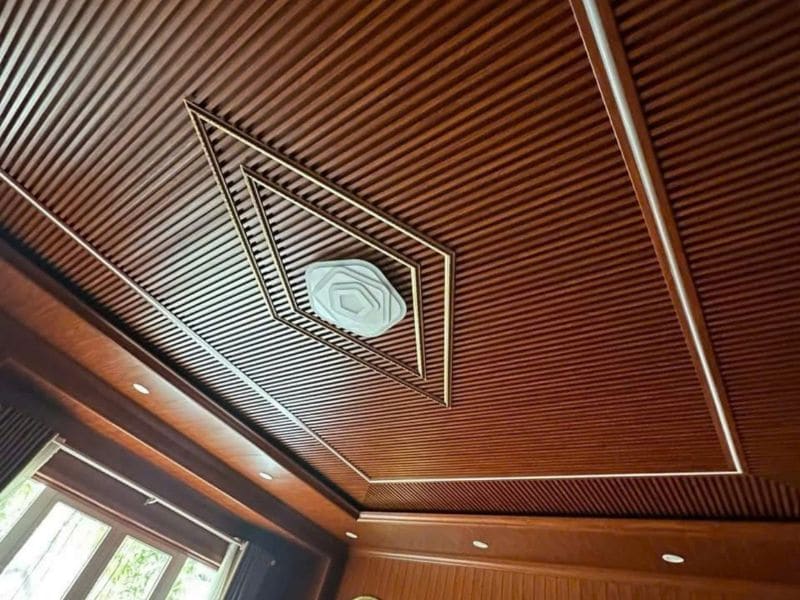

Mặt bằng của trần lam nhựa được hoàn thiện và lắp đặt đèn
Các chi tiết cấu tạo điển hình
Đây là các bản vẽ cắt ngang với tỷ lệ lớn (thường là 1:5 hoặc 1:10), mô tả cách các thành phần vật liệu được lắp ráp với nhau. Chi tiết điển hình bao gồm:
- Liên kết lam và xương: Cách ke kẹp hoặc clip cố định nan lam gỗ nhựa vào thanh xương đỡ.
- Xử lý góc: Chi tiết cắt vát, mài góc hoặc sử dụng nẹp che đối với các góc trần để đạt độ hoàn thiện cao nhất.
Chi tiết nút giao tường và trần
Chi tiết này mô tả cách hệ thống lam trần tiếp xúc và kết thúc tại các bề mặt thẳng đứng (tường hoặc vách). Mục tiêu là đảm bảo tính thẩm mỹ, che giấu khe hở và xử lý vấn đề co giãn nhiệt:
- Khe hở kỹ thuật: Thể hiện khoảng cách tối thiểu giữa lam trần và tường để xử lý sai số thi công và co giãn của vật liệu gỗ nhựa.
- Nẹp kết thúc: Chi tiết sử dụng nẹp chữ L, nẹp V hoặc phào chỉ để bao che các mép cắt của lam trần, tạo sự liền mạch và hoàn thiện cao cấp cho không gian.

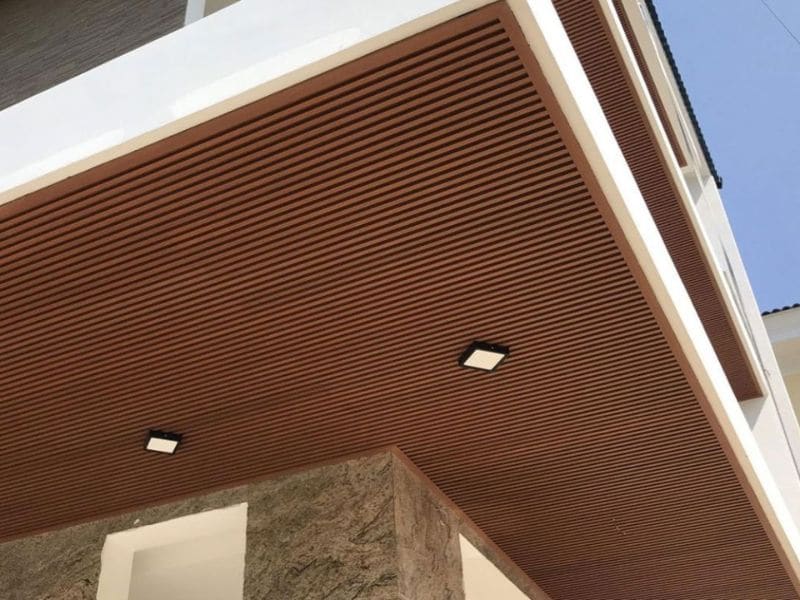

Phần giao giữa tường và trần được thưc hiện tỉ mỉ, chuẩn kỹ thuật
Quy trình triển khai Shopdrawing lam trần nhựa giả gỗ
Việc lập bản vẽ Shopdrawing lam trần nhựa giả gỗ là một quy trình kỹ thuật nghiêm ngặt, đòi hỏi sự phối hợp chặt chẽ giữa đội ngũ thiết kế, kỹ sư cơ điện và nhà thầu thi công. Quy trình này đảm bảo tính chính xác, khả thi, tối ưu chi phí, từ đó giảm thiểu rủi ro phát sinh cũng như sai sót tốn kém tại công trường.
Bước 1: Khảo sát hiện trạng thực tế
Đây là bước nền tảng quyết định độ chính xác của toàn bộ hồ sơ kỹ thuật chi tiết. Kỹ sư phải trực tiếp đến công trình để đo đạc và ghi nhận các thông số thực tế, không chỉ dựa vào bản vẽ thiết kế sơ bộ:
- Đo đạc kích thước chính xác: Xác định kích thước thực tế của không gian, đặc biệt là các vị trí góc vuông, độ phẳng của trần thô và vị trí các cột, dầm.
- Ghi nhận cao độ: Xác định cao độ trần hoàn thiện và cao độ trần thô để tính toán chính xác chiều dài ty ren treo và độ sâu lắp đặt của hệ thống.
- Xác định hệ thống cơ điện hiện hữu: Ghi nhận vị trí các đường ống, hộp kỹ thuật, và các điểm chờ thiết bị cơ điện đã lắp đặt trên trần thô, phục vụ cho bước chồng bản vẽ tiếp theo.
Bước 2: Kỹ thuật chồng bản vẽ (Superimpose)
Kỹ thuật chồng bản vẽ là bước chiến lược để phát hiện xung đột kỹ thuật sớm. Kỹ sư tiến hành chồng bản vẽ thiết kế lam trần lên bản vẽ hệ thống cơ điện (ống gió, đèn, phòng cháy chữa cháy) để kiểm tra các điểm giao cắt:
- Kiểm tra giao cắt: Xác định chính xác các nan lam có bị chồng lấn hay cản trở bất kỳ thiết bị cơ điện nào không, tránh tình trạng lắp đặt sai vị trí.
- Lên phương án điều chỉnh: Nếu có xung đột, kỹ sư phải đề xuất điều chỉnh vị trí lam trần, kích thước nan lam hoặc phối hợp với đơn vị cơ điện để điều chỉnh vị trí thiết bị sao cho cả hai hệ thống đều vận hành tốt, đảm bảo tính thẩm mỹ đồng bộ.

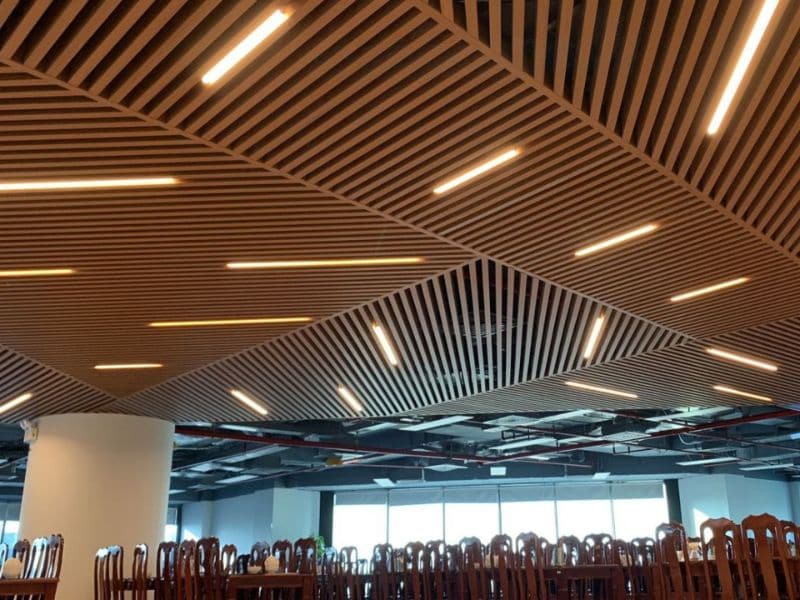

Trần bằng lam gỗ được thiết kế đồng bộ đảm bảo tính thẩm mỹ
Bước 3: Triển khai chi tiết và thống nhất vật liệu
Sau khi xử lý xong các xung đột, kỹ sư bắt đầu triển khai các chi tiết cấu tạo. Đây là lúc kiến thức chuyên môn về vật liệu nhựa giả gỗ được áp dụng:
- Chi tiết hóa hệ thống khung xương: Xác định quy cách, khoảng cách và vật liệu của hệ thống khung xương treo, đảm bảo chịu được tải trọng an toàn của lam trần theo tiêu chuẩn kỹ thuật.
- Tính toán giãn nở nhiệt: Lập chi tiết lắp đặt có tính đến khe hở giãn nở nhiệt của vật liệu nhựa giả gỗ, đặc biệt quan trọng với các khu vực tiếp xúc trực tiếp với ánh nắng hoặc nhiệt độ thay đổi lớn.
- Lập danh mục vật tư: Tạo danh sách vật tư chi tiết theo kích thước thực tế, bao gồm số lượng nan lam, ke kẹp, thanh xương, ty ren, giúp tối ưu hóa vật tư và tránh lãng phí.
Bước 4: Trình mẫu và phê duyệt chính thức
Trước khi sản xuất hàng loạt, bước phê duyệt đảm bảo mọi bên liên quan (Chủ đầu tư, kiến trúc sư, nhà thầu) đều thống nhất về chất lượng và kỹ thuật:
- Trình mẫu vật liệu: Nhà thầu trình mẫu nan lam nhựa giả gỗ (màu sắc, bề mặt hoàn thiện) để chủ đầu tư/kiến trúc sư phê duyệt, đảm bảo đáp ứng yêu cầu thiết kế.
- Trình bản vẽ: Hồ sơ Shopdrawing lam trần hoàn chỉnh, bao gồm tất cả các mặt bằng và chi tiết cấu tạo, được trình lên để các bên kỹ thuật ký duyệt chính thức.
- Căn cứ thi công: Bản vẽ đã được ký duyệt sẽ trở thành cơ sở pháp lý duy nhất để nhà máy tiến hành sản xuất và đội ngũ thi công triển khai lắp đặt tại công trường, loại bỏ mọi tranh chấp về sau.
Chất lượng của dự án được định vị ngay từ sự chuẩn bị. Việc đầu tư vào bộ shopdrawing lam trần chi tiết và chuẩn hóa chính là bước đi chiến lược, đảm bảo hiệu suất thi công tối ưu cũng như tuổi thọ công trình. Đừng chấp nhận rủi ro với những bản vẽ thiếu sót; hãy đồng hành cùng Ferino để biến ý tưởng thiết kế của bạn thành hiện thực một cách hoàn hảo, dựa trên sự chính xác tuyệt đối của lam trần.
